Удаление отложений накипи в оборудовании реконструируемых котельных г. Волгограда при помощи новейшей технологии УПОВС «МАКСМИР»

В рамках работ по реконструкции котельных г.Волгограда ООО "Концессия теплоснабжения" запустила программу применения электромагнитных установок УПОВС «МАКСМИР».
Установки УПОВС позволяют значительно снизить расходы на водоподготовку, улучшить экологию. Участники программы ОАО «МАКСМИР» (исполнитель), ООО «Концессия Теплоснабжения» (заказчик).

Перед разработчиками были поставлены 2 задачи:
-Получение безнакипного режима с более низкими затратами финансовых средств.
- Удаление ранее отложившейся накипи в контролируемом (мягком) режиме в заранее установленные сроки - 60 дней.

Место проведения: две котельные г. Волгограда, на которых с марта 2017 года работают установки УПОВС «МАКСМИР» производительностью 30 м³/час

Оценка результатов По решению Заказчика ООО «Концессия теплоснабжения» результаты оценивались двумя методами:

1. По изменению давления на входе и выходе из котла
2. Вырезкой образцов труб и визуальной оценкой

12.07.2017 с использованием 2-х бригад ООО "Концессия теплоснабжения" были проведены масштабные вскрытия (вырезки) оконцев из труб с последующей вырезкой образцов длиной не менее 20 см диаметром 89 мм из жаротрубного котла СВИб-3М №1. Всего было сделано 9 вырезок из разных труб котла.

Визуальный осмотр данных вырезок показал следующее:
На всех 9 вырезках полностью отсутствуют отложения накипи, имевшиеся в образце, вырезанном Заказчиком до проведения испытаний (до монтажа УПОВС 2-30).

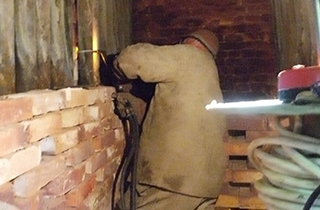

Создание контрольных вырезок из котла

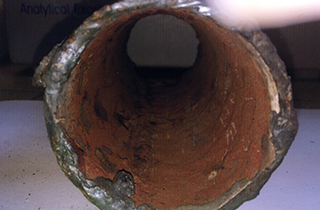

Образец трубы до испытаний февраль 2017

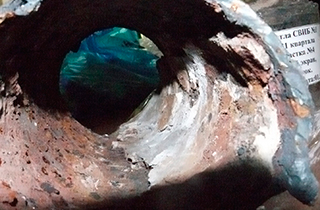

Образец трубы после испытаний 12 июля 2017

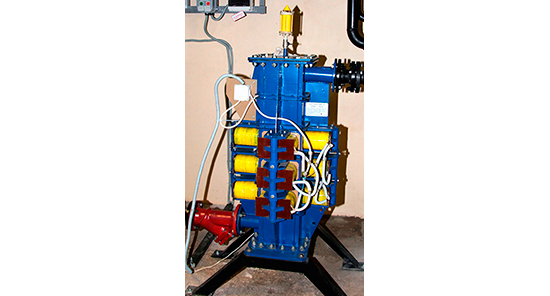

УПОВС "МАКСМИР" - 30 на котельной г.Волгоград

График 1: Эффективность работы установки УПОВС "МАКСМИР" на котельной г.Волгограда

График 1 показывает снижение разницы давления на входе и выходе из котла при врезке в сеть установки УПОВС 2 - «МАКСМИР». Контроль показателей производился в течение одного месяца.

Исходная ситуация на котельной г. Волгограда

Исходные величины на жаротрубном котле HP-18 №7: давление на входе в котел Р вход = 4,6 атм, давление на выходе из котла Р выход = 2,6 атм, перепад давления D = 2 атм. Это фактически означает, что в котле имеются значительные нерастворимые отложения, накопленные в процессе эксплуатации. Если принимать во внимание, что в оптимальном рабочем режиме котел не должен давать значительного сопротивления, фактически это означает, что данный котел работает неэффективно: идет перерасход топлива и теплопроводность активных поверхностей котла значительно снижена.

Основная задача применения установки УПОВС 2 - «МАКСМИР» - удаление накопленных отложений и предотвращение их образования в процессе эксплуатации теплообменного оборудования для достижения оптимальных режимов работы котла.

Результаты работы установки УПОВС 2 - «МАКСМИР»

Применение установки УПОВС 2 - «МАКСМИР» за месяц кардинально изменило ситуацию: давление на входе в котел Р вход = 3,2 атм, давление на выходе из котла Р выход = 3,0 атм, перепад давления D = 0,2 атм. Это фактически означает, что имевшиеся отложения, в значительной степени перешли во взвешенное состояние, а новые не образуются.

Ранее образовавшаяся накипь стала рыхлой, хрупкой и смогла самостоятельно отслоиться и выйти из системы самостоятельно. А новая накипь практически не образуется, а если и образуется, в небольшом количестве, то она рыхлая, подвижная и легко смывается водой.

Одновременно протекает процесс образование магнетитовой защитной пленки на поверхности металла. Эта пленка защищает поверхность теплоагрегатов и трубопроводов от контакта с растворенным в воде кислородом, обеспечивая противокоррозионную защиту.

Экономический эффект использования УПОВС 2 - «МАКСМИР»

• Экономия топлива для нагрева теплоносителя.
• Экономия электроэнергии для работы подающих насосов.
• Увеличение срока службы оборудования.
• Экономия на стоимости плановых ремонтов.
• Увеличение межремонтных сроков.
• Минимизация или полный отказ от химических способов очистки систем от накипи, использование которых требует постоянных затрат, таких как: закупка солей, фильтров, зарплата обслуживающего персонала.

Дополнительно: химические методы очистки связанные с наличием сбросов в окружающую среду опасных сточных вод. Использование УПОВС 2 - «МАКСМИР» позволяет сохранить экологию в городе.

Для справки:

Разработчик и производитель установок УПОВС « МАКСМИР» - Российское малое инновационное предприятие ООО «МАКСМИР-М», входящее в состав холдинга «МАКСМИР».

Опыт успешного применения - более 70 установок по всей России. Cрок окупаемости - от 1 года.
